1. परियोजना अवलोकन
यह परियोजना हीट एक्सचेंज स्टेशनों के लिए एक अप्राप्य स्वचालित नियंत्रण प्रणाली है। परियोजना में छह हीट एक्सचेंज स्टेशन शामिल हैं जिनमें एच क्षेत्र, आई क्षेत्र, ई क्षेत्र, उत्तर क्षेत्र, दक्षिण क्षेत्र दक्षिण और दक्षिण क्षेत्र उत्तर और एक सार्वजनिक स्टेशन शामिल हैं। परियोजना का लक्ष्य एक अप्राप्य स्वचालित नियंत्रण प्रणाली का निर्माण करना है। मानवयुक्त निगरानी प्रणाली उत्पादन संचालन पर्यवेक्षण विधियों को अनुकूलित करती है, सुरक्षा प्रबंधन स्तरों में सुधार करती है, और बॉयलर रूम नियंत्रण कक्ष में प्रत्येक हीट एक्सचेंज स्टेशन उपकरण की परिचालन स्थिति की केंद्रीकृत निगरानी को सक्षम बनाती है; हीट एक्सचेंज स्टेशन के मुख्य ऑपरेटिंग पैरामीटर उत्पादन तकनीशियनों की सुविधा के लिए बॉयलर रूम कंट्रोल रूम में केंद्रीय रूप से प्रदर्शित किए जाते हैं, हीट एक्सचेंज स्टेशन की ऑपरेटिंग स्थिति को तुरंत समझते हैं और ऑपरेटिंग मापदंडों को अनुकूलित करने के लिए विश्लेषण करते हैं कि उपकरण उचित स्थिति में काम कर रहा है या नहीं; दुर्घटनाओं की घटनाओं को कम करने के लिए उपकरण संचालन में संभावित सुरक्षा दुर्घटनाओं का यथाशीघ्र पता लगाना; कर्मियों के निवेश को कम करें और मानवरहित हीट एक्सचेंज स्टेशनों का एहसास करें। दीर्घकालिक शुल्क स्टेशन गश्त की आवृत्ति को कम करता है और कुल मिलाकर श्रम लागत को कम करता है।
1.1 प्रत्येक हीट एक्सचेंज स्टेशन का विशिष्ट अवलोकन इस प्रकार है:
(1)एच क्षेत्र हीट एक्सचेंज स्टेशन:
जोन एच में हीट एक्सचेंज स्टेशन का ताप क्षेत्र 235318.59㎡ है। इनमें उच्च क्षेत्रफल 111440.18㎡ है; निचला क्षेत्र 123878.41㎡ है। सिरों को रेडिएटर्स द्वारा गर्म किया जाता है।
स्टेशन के ऊंचे क्षेत्र में मुख्य उपकरण: 3 प्लेट हीट एक्सचेंजर्स, 2 परिसंचारी जल पंप, और 2 जल आपूर्ति पंप; निचले क्षेत्र में मुख्य उपकरण हैं: 3 प्लेट हीट एक्सचेंजर्स, 2 परिसंचारी जल पंप, और 2 जल आपूर्ति पंप; ऊंचे और निचले क्षेत्र साझा जल उपचार और अन्य उपकरण।
(2) क्षेत्र I हीट एक्सचेंज स्टेशन:
ज़ोन I में हीट एक्सचेंज स्टेशन का ताप क्षेत्र 251177.9㎡ है। इनमें उच्च क्षेत्रफल 126116.5㎡ है; निचला क्षेत्र 125061.4㎡ है। सिरों को रेडिएटर्स द्वारा गर्म किया जाता है।
स्टेशन के ऊंचे क्षेत्र में मुख्य उपकरण: 3 प्लेट हीट एक्सचेंजर्स, 2 परिसंचारी जल पंप, और 2 जल आपूर्ति पंप; निचले क्षेत्र में मुख्य उपकरण हैं: 3 प्लेट हीट एक्सचेंजर्स, 2 परिसंचारी जल पंप, और 2 जल आपूर्ति पंप; ऊंचे और निचले क्षेत्र साझा जल उपचार और अन्य उपकरण।
(3) क्षेत्र ई हीट एक्सचेंज स्टेशन
क्षेत्र ई में हीट एक्सचेंज स्टेशन का ताप क्षेत्र 65290.35㎡ है। सिरों को रेडिएटर्स द्वारा गर्म किया जाता है।
स्टेशन में मुख्य उपकरण: 2 प्लेट हीट एक्सचेंजर्स, 3 परिसंचारी जल पंप, 2 जल पुनःपूर्ति पंप, जल उपचार और अन्य उपकरण।
(4) उत्तरी जिला हीट एक्सचेंज स्टेशन
नॉर्थ डिस्ट्रिक्ट एक्सचेंज स्टेशन का ताप क्षेत्र 61,798.29 वर्ग मीटर है, और भविष्य में ताप क्षेत्र में वृद्धि नहीं की जाएगी। कोई घरेलू गर्म पानी नहीं है, हीटिंग सिस्टम उच्च और निम्न क्षेत्रों के बीच अंतर नहीं करता है, और छत की ऊंचाई 12 मीटर है।
स्टेशन में मुख्य उपकरण: 2 प्लेट हीट एक्सचेंजर्स, 3 परिसंचारी जल पंप, 2 जल पुनःपूर्ति पंप, जल उपचार और अन्य उपकरण।
(5) दक्षिण जिला उत्तरी हीट एक्सचेंज स्टेशन
दक्षिण जिले में नॉर्थ एक्सचेंज स्टेशन का ताप क्षेत्र 109620.71㎡ है, और वाणिज्यिक और अन्य क्षेत्र 3661.87㎡ हैं। भविष्य में तापन क्षेत्र नहीं बढ़ाया जाएगा। कोई घरेलू गर्म पानी नहीं है, और हीटिंग सिस्टम उच्च और निम्न क्षेत्रों के बीच अंतर नहीं करता है। बाज की ऊँचाई 45 मीटर है; टर्मिनल हीटिंग रेडिएटर हीटिंग है।
स्टेशन में मुख्य उपकरण: 2 प्लेट हीट एक्सचेंजर्स, 3 परिसंचारी जल पंप, 2 जल पुनःपूर्ति पंप, जल उपचार और अन्य उपकरण।
(6) दक्षिण जिला दक्षिण हीट एक्सचेंज स्टेशन
दक्षिण जिले में साउथ एक्सचेंज स्टेशन का ताप क्षेत्र 125,404.8㎡ है, और वाणिज्यिक और अन्य क्षेत्र 1,727.02㎡ हैं। भविष्य में तापन क्षेत्र नहीं बढ़ाया जाएगा। कोई घरेलू गर्म पानी नहीं है, हीटिंग सिस्टम उच्च और निम्न क्षेत्रों के बीच अंतर नहीं करता है, और छत की ऊंचाई 45 मीटर है।
स्टेशन में मुख्य उपकरण: 2 प्लेट हीट एक्सचेंजर्स, 3 परिसंचारी जल पंप, 2 जल पुनःपूर्ति पंप, जल उपचार और अन्य उपकरण।
1.2 प्रत्येक हीट एक्सचेंज स्टेशन का प्रक्रिया प्रवाह इस प्रकार है:
प्रक्रिया विवरण:
① इस स्टेशन का ताप स्रोत बॉयलर रूम द्वारा प्रदान किया जाता है। वितरण के लिए जल आपूर्ति मुख्य पाइप के माध्यम से हीट एक्सचेंज स्टेशन के जल वितरक को पानी की आपूर्ति की जाती है, और क्रमशः उच्च और निम्न क्षेत्र प्लेट हीट एक्सचेंजर्स को आपूर्ति की जाती है; हीट एक्सचेंज पूरा करने के बाद, यह वापस जल संग्राहक में प्रवाहित होता है और रिटर्न वॉटर मुख्य पाइप के माध्यम से बॉयलर रूम में वापस आ जाता है।
② ताप उपयोगकर्ता से द्वितीयक रिटर्न पानी परिसंचरण पंप द्वारा दबाव डाला जाता है और क्रमशः प्लेट हीट एक्सचेंजर्स के तीन सेटों में प्रवेश करता है। हीट एक्सचेंजर में हीट एक्सचेंज के बाद, यह एक द्वितीयक जल आपूर्ति बनाता है, जिसे प्लेट हीट एक्सचेंजर के जल आपूर्ति पक्ष से जल आपूर्ति टैंक में एकत्र किया जाता है। पाइप नेटवर्क के माध्यम से ताप उपयोगकर्ताओं को पाइप वितरित किए जाते हैं।
③ जल पुनःपूर्ति के लिए निश्चित दबाव बिंदु परिसंचरण पंप के इनलेट मुख्य पाइप पर स्थित होता है और इसका उपयोग जल पुनःपूर्ति पंप की शुरुआत और समाप्ति और अधिक दबाव वाले पानी की रिहाई को नियंत्रित करने के लिए किया जाता है।
प्रक्रिया विवरण:
① इस स्टेशन का ताप स्रोत ज़ुजियांग यिजिंग बॉयलर रूम द्वारा प्रदान किया जाता है। जल आपूर्ति मुख्य पाइप के माध्यम से दो प्लेट हीट एक्सचेंजर्स को पानी की आपूर्ति की जाती है; हीट एक्सचेंज पूरा करने के बाद, इसे रिटर्न वॉटर मेन पाइप के माध्यम से बॉयलर रूम में वापस कर दिया जाता है।
② ताप उपयोगकर्ता से द्वितीयक रिटर्न पानी परिसंचरण पंप द्वारा दबाव डाला जाता है और क्रमशः प्लेट हीट एक्सचेंजर्स के दो सेटों में प्रवेश करता है। हीट एक्सचेंजर में हीट एक्सचेंज के बाद, यह एक द्वितीयक जल आपूर्ति बनाता है, जिसे प्लेट हीट एक्सचेंजर के जल आपूर्ति पक्ष से मुख्य जल आपूर्ति पाइप तक एकत्र किया जाता है। नेटवर्क हॉट उपयोगकर्ताओं को सौंपा गया है।
③ जल पुनःपूर्ति के लिए निश्चित दबाव बिंदु परिसंचरण पंप के इनलेट मुख्य पाइप पर स्थित होता है और इसका उपयोग जल पुनःपूर्ति पंप की शुरुआत और समाप्ति और अधिक दबाव वाले पानी की रिहाई को नियंत्रित करने के लिए किया जाता है।
ग्राहकों की ज़रूरतों और वास्तविक परियोजना स्थितियों को मिलाकर, हांग्जो यूवेन ने UW2100 औद्योगिक IoT eDCS नियंत्रण प्रणाली हार्डवेयर उत्पादों और UWNTEK सॉफ़्टवेयर उत्पादों पर आधारित एक व्यापक ऑल-इन-वन समाधान प्रस्तावित किया।
2. सिस्टम डिज़ाइन सिद्धांत
UW2100eDCS सिस्टम हार्डवेयर और UWNTEK सॉफ्टवेयर प्लेटफॉर्म पर आधारित हीट एक्सचेंज स्टेशन अनअटेंडेड मॉनिटरिंग सिस्टम शेड्यूलिंग और मॉनिटरिंग को एकीकृत करता है। इसके कार्यों में विभिन्न उन्नत संचार नेटवर्क का उपयोग करके मानव-मशीन इंटरफ़ेस, डेटाबेस प्रबंधन, रिमोट डेटा संग्रह, रिमोट कंट्रोल, अलार्म, रुझान और रिपोर्ट इत्यादि शामिल हैं जो न केवल संपूर्ण हीटिंग नेटवर्क पाइपलाइनों, उपकरणों आदि को ट्रैक और मॉनिटर करता है। डिस्पैचर पूरे हीटिंग नेटवर्क पाइपलाइनों की हीटिंग स्थिति को पूरी तरह से समझते हैं, बल्कि निरीक्षण और रखरखाव की सुविधा के लिए साइट पर गलती अलार्म जानकारी को जल्दी और सटीक रूप से प्रतिबिंबित करते हैं। कर्मियों द्वारा समय पर रखरखाव न केवल बहुत सारी जनशक्ति और भौतिक संसाधनों को बचाता है, बल्कि इसमें काफी सुधार भी करता है। हीटिंग नेटवर्क का आधुनिक प्रबंधन स्तर।
यह डिज़ाइन "केंद्रीकृत प्रबंधन, विकेन्द्रीकृत नियंत्रण" मॉडल और डिजिटल और सूचनाकृत नगरपालिका इंजीनियरिंग के विचार पर आधारित है, जो उद्यम के "प्रबंधन और नियंत्रण एकीकरण" सूचना प्रणाली के निर्माण पर ध्यान केंद्रित करता है, और एक उन्नत, विश्वसनीय, कुशल, सुरक्षित स्थापित करता है। , एकीकृत प्रक्रिया नियंत्रण, एक निगरानी प्रणाली जो निगरानी और कंप्यूटर शेड्यूलिंग प्रबंधन को एकीकृत करती है और इसमें अच्छा खुलापन है, जो संपूर्ण हीटिंग प्रक्रिया और सभी उत्पादन उपकरणों की निगरानी और स्वचालित नियंत्रण को पूरा कर सकता है, "साइट पर अनुपस्थित और ड्यूटी पर कुछ लोगों के लक्ष्य को प्राप्त कर सकता है।" मुख्य स्टेशन पर"।
3. सिस्टम की समग्र संरचना
पूरे सिस्टम में एक नई पीढ़ी की धारणा नियंत्रण बुद्धिमान फ्रंट-एंड शामिल है जो सीपीएस साइबर-भौतिक सिस्टम और औद्योगिक इंटरनेट, एक विस्तृत क्षेत्र विषम स्व-संगठित औद्योगिक नेटवर्क और एक विस्तृत क्षेत्र क्लाउड सेवा समर्थन वातावरण की अनुप्रयोग आवश्यकताओं को पूरा करता है। नियंत्रण प्रणाली डिजाइन, प्रोग्रामिंग और नियंत्रण इंजीनियरिंग।
यह प्रणाली मानक 4~20mA, PT100, PT1000, लेवल सिग्नल इनपुट, रिले निष्क्रिय संपर्क आउटपुट इत्यादि के माध्यम से ऑन-साइट मोटर, वाल्व, ट्रांसमीटर और अन्य उपकरण जानकारी एकत्र करने के लिए UW2100 नियंत्रक पर आधारित है, और वायरलेस पर आधारित है जीएसएम नेटवर्क व्यापक क्षेत्र की जानकारी की दूरस्थ निगरानी का एहसास करने के लिए UWNTEK क्लाउड प्लेटफ़ॉर्म पर डेटा को केंद्रीय रूप से अपलोड करता है।
ऑन-साइट UW2100 नियंत्रक तृतीय-पक्ष डिवाइस सूचना संग्रह, संचार कनेक्शन और एकाधिक इनवर्टर के नियंत्रण का एहसास करने के लिए मॉडबस-आरटीयू (आरएस-485) मास्टर स्टेशन प्रोटोकॉल पर आधारित इन्वर्टर के साथ संचार करता है; मोडबस-आरटीयू (आरएस-485) स्लेव स्टेशन प्रोटोकॉल पर आधारित उपकरण जानकारी की ऑन-साइट निगरानी का एहसास करने के लिए टच स्क्रीन के साथ संचार करें; उसी समय, UW500 वितरित नियंत्रण प्रणाली का उपयोग ताप स्रोत बॉयलर कारखाने में किया जाता है, और विभिन्न बिखरे हुए आउटलेट पर उपकरण की जानकारी की केंद्रीय निगरानी के लिए केंद्रीय नियंत्रण कक्ष में एक केंद्रीय निगरानी केंद्र स्थापित किया जाता है।
UWNTEK सिस्टम सॉफ़्टवेयर प्लेटफ़ॉर्म वीडियो एकीकरण फ़ंक्शन प्रदान करता है, जो ऑन-साइट वास्तविक समय वीडियो सिग्नल की दूरस्थ निगरानी का एहसास करने के लिए साइट पर स्थापित कैमरों (दहुआ, हिकविज़न) के मानक वीडियो सिग्नल को सिस्टम से जोड़ सकता है; इस आधार पर, UWNTEK सिस्टम सॉफ़्टवेयर प्लेटफ़ॉर्म मानक एचडीएमआई इंटरफ़ेस खोलता है, केंद्रीय नियंत्रण कक्ष में एक बड़ी स्क्रीन स्थापित की जा सकती है, और मुख्य प्रक्रिया प्रक्रियाओं को नियंत्रण कक्ष में केंद्रीय बड़े स्क्रीन डिस्प्ले से जोड़ा जा सकता है।
यह प्रणाली 2जी, 3जी और 4जी नेटवर्क पर आधारित विस्तृत क्षेत्र में मोबाइल टर्मिनलों (मोबाइल फोन, आईपैड, टैबलेट, नोटबुक आदि) की दूरस्थ निगरानी का समर्थन करती है। सिस्टम की सुरक्षा सुनिश्चित करने के लिए संचालन अनुमतियों को सुरक्षा क्षेत्रों के अनुसार विभाजित किया जा सकता है।
4. सिस्टम डिज़ाइन योजना
4.1 सिस्टम मॉनिटरिंग सेंटर
सिस्टम मॉनिटरिंग सेंटर हीट सोर्स बॉयलर फैक्ट्री में स्थित है। मॉनिटरिंग सेंटर में मुख्य रूप से कई ऑपरेटर वर्कस्टेशन होते हैं (इंजीनियर वर्कस्टेशन का उपयोग ऑपरेटर स्टेशनों के साथ समवर्ती रूप से किया जा सकता है, विशिष्ट संख्या केंद्रीय नियंत्रण कक्ष के डिजाइन पर निर्भर करती है), एक बड़ी स्क्रीन डिस्प्ले प्रणाली और एक औद्योगिक ईथरनेट इसमें एक स्विच होता है , एक ग्राफिक्स और रिपोर्ट प्रिंटर, एक यूपीएस बिजली की आपूर्ति, आदि;
निगरानी केंद्र में कंप्यूटर को वायर्ड या वायरलेस माध्यम से बाहरी नेटवर्क से कनेक्ट करना आवश्यक है। निगरानी प्रणाली सर्वर रहित स्टार पीयर-टू-पीयर संरचना का उपयोग करती है। वायरलेस जीएसएम संचार पद्धति और यूडब्ल्यू क्लाउड प्लेटफॉर्म के आधार पर, ऑपरेटर स्टेशनों, इंजीनियर स्टेशनों, विभिन्न कार्यात्मक वर्कस्टेशनों और सिस्टम बाह्य उपकरणों के लिए एक विस्तृत क्षेत्र नेटवर्क सिस्टम स्थापित किया गया है। और यूडब्ल्यू क्लाउड सर्वर पर आधारित, 2जी, 3जी और 4जी वाइड-एरिया रिमोट एक्सेस के आधार पर ग्राहकों (कंप्यूटर, मोबाइल फोन, टैबलेट आदि) की जरूरतों को पूरा करने के लिए मॉनिटरिंग इंटरफेस वेब जारी किया गया है।
4.1.1 सिस्टम मॉनिटरिंग सेंटर फ़ंक्शन
1. प्लेट प्रतिस्थापन के प्राथमिक पक्ष पर जल आपूर्ति विद्युत विनियमन वाल्व का नियंत्रण
इलेक्ट्रिक रेगुलेटिंग वाल्व का उद्घाटन द्वितीयक पक्ष जल आपूर्ति तापमान के माध्यम से पीआईडी को नियंत्रित किया जाता है (इलेक्ट्रिक रेगुलेटिंग वाल्व का न्यूनतम उद्घाटन बॉयलर ऑपरेशन की सुरक्षा को ध्यान में रखते हुए निर्धारित किया जाता है)।
2. प्लेट हीट एक्सचेंजर की कार्यशील स्थिति की निगरानी
प्रत्येक प्लेट चेंजर की कार्य स्थितियों की निगरानी के लिए प्लेट चेंजर के प्राथमिक और द्वितीयक पक्ष के इनलेट और आउटलेट पर तापमान और दबाव सेंसर स्थापित किए जाते हैं।
3. ताप परिसंचरण जल पंप की निगरानी
पानी पंप की कार्यशील स्थिति और सिस्टम दबाव की निगरानी के लिए हीटिंग सर्कुलेशन पंप के इनलेट और आउटलेट मुख्य पाइप पर एक दबाव सेंसर स्थापित किया गया है।
4. ताप परिसंचरण पंप और जल पुनःपूर्ति पंप इन्वर्टर निगरानी:
दूर से/स्थानीय रूप से परिसंचरण पंप की स्टार्ट/स्टॉप स्थिति की निगरानी करें; इन्वर्टर की कार्यशील स्थितियों (आउटपुट करंट, फ्रीक्वेंसी, पावर, फॉल्ट सिग्नल, आदि) की दूर से निगरानी करें। फ़्रीक्वेंसी कनवर्टर eDCS के साथ संचार करने के लिए RS485 संचार लाइन के माध्यम से श्रृंखला में जुड़ा हुआ है। ईडीसीएस फ़्रीक्वेंसी कनवर्टर के विभिन्न ऑपरेटिंग पैरामीटर, स्थिति और अन्य संकेतों को पढ़ सकता है।
5. सेकेंडरी साइड सप्लाई और रिटर्न वॉटर मुख्य पाइप दबाव और तापमान की निगरानी
तापमान और दबाव सेंसर द्वितीयक पक्ष जल आपूर्ति मुख्य पाइप पर स्थापित किए गए हैं; रिटर्न वॉटर मेन पाइप पर तापमान सेंसर लगाए गए हैं। दबाव परिसंचरण पंप इनलेट मुख्य पाइप के दबाव मूल्य से लिया जाता है, और माध्यमिक पक्ष मुख्य आपूर्ति और वापसी पानी के तापमान और दबाव की स्थिति की दूर से निगरानी की जाती है।
6. परिशोधन उपकरण के दबाव अंतर की निगरानी
यह सामान्य कार्यशील स्थिति में है या नहीं यह निर्धारित करने के लिए परिशोधन उपकरण के इनलेट और आउटलेट के बीच दबाव अंतर की दूर से निगरानी करने के लिए सेकेंडरी साइड रिटर्न पाइप परिशोधन उपकरण पर एक दबाव अंतर ट्रांसमीटर स्थापित करें।
7. जल पुनःपूर्ति टैंक के तरल स्तर की निगरानी
नरम पानी की टंकी वास्तविक समय में तरल स्तर के संकेत को ईडीसीएस नियंत्रक तक पहुंचाने के लिए एक दबाव-प्रकार के तरल स्तर मीटर का उपयोग करती है।
8. नाबदान गड्ढों में जल स्तर की निगरानी
नाबदान गड्ढे में पानी के स्तर की निगरानी के लिए नाबदान गड्ढे में एक तरल स्तर नियंत्रक जोड़ा जाता है; सीवेज डिस्चार्ज की स्थिति को समय पर समझने के लिए नाबदान का गड्ढा कैमरे की निगरानी सीमा के भीतर है।
4.1.2 सुरक्षा संरक्षण और अलार्म
हीट एक्सचेंज स्टेशन की निगरानी स्थिति का एक योजनाबद्ध आरेख स्थापित करने के लिए कॉन्फ़िगरेशन सॉफ़्टवेयर का उपयोग करें, महत्वपूर्ण स्थानों पर अलार्म बिंदु सेट करें, और स्थिति बिंदुओं की गलती स्थिति को इंगित करने के लिए आकर्षक लाल और हरे संकेतों का उपयोग करें। गलती की स्थिति प्रदर्शित करते समय, एक श्रव्य अलार्म (आवाज संकेत या सायरन ध्वनि, आदि) जारी किया जाएगा।
1. निम्न और उच्च जल टैंक स्तर अलार्म
जब पानी की टंकी के स्तर का अलार्म कम होता है, तो इसका मतलब है कि पानी की टंकी में नरम पानी का उपयोग होने वाला है। यदि पानी भरने वाला पंप चालू रहता है, तो पानी पंप क्षतिग्रस्त हो सकता है। इसलिए, "पानी की टंकी का स्तर बहुत कम है" सुरक्षित संचालन के लिए एक अलार्म आइटम है।
जब पानी की टंकी में तरल स्तर बहुत अधिक होता है, तो इसका मतलब है कि पानी की टंकी में तरल स्तर नियंत्रण उपकरण में कोई समस्या है। यदि आप पानी की टंकी को भरना बंद नहीं करते हैं, तो पानी की टंकी में पानी ओवरफ्लो पाइप से निकल जाएगा, जिसके परिणामस्वरूप संसाधनों की बर्बादी होगी, और पानी के ओवरफ्लो पाइप को समय पर डिस्चार्ज नहीं किया जा सकेगा। परिणामस्वरूप, पानी अन्य विद्युत नियंत्रण कैबिनेटों में भर गया, जिससे सुरक्षा दुर्घटनाएँ हुईं।
2. नाबदान में निम्न और उच्च तरल स्तर के अलार्म
जब नाबदान गड्ढे में कम तरल स्तर का अलार्म बजता है, तो इसका मतलब है कि नाबदान गड्ढे में सीवेज लगभग सूखा हुआ है। यदि सीवेज पंप चालू रहता है, तो पानी रहित संचालन के कारण इसमें खराबी आ सकती है, या यहां तक कि एक बड़ी दुर्घटना भी हो सकती है जिसमें पानी पंप अत्यधिक गर्म हो जाएगा और क्षतिग्रस्त हो जाएगा।
जब नाबदान गड्ढे में तरल स्तर बहुत अधिक होता है, तो इसका मतलब है कि नाबदान गड्ढे में सीवेज समय पर नहीं छोड़ा जाता है। यदि आप निरीक्षण करने या अन्य सीवेज डिस्चार्ज उपाय करने के लिए साइट पर नहीं जाते हैं, तो पानी नाबदान गड्ढे से बह निकलेगा और विद्युत नियंत्रण कैबिनेट में बह जाएगा, जिससे सुरक्षा खतरे पैदा होंगे। दुर्घटना।
3. सर्कुलेशन पंप विफलता अलार्म
485 संचार के माध्यम से सिग्नल एकत्र करके, परिसंचारी पंप की खराबी की स्थिति का समय पर पता लगाया जा सकता है, जो परिसंचारी पंप को समय पर स्विच करने की सुविधा देता है, हीटिंग की गुणवत्ता सुनिश्चित करता है, और समय पर दोषों को समाप्त करता है।
4. जल पुनःपूर्ति पंप विफलता अलार्म
अलार्म आइटम परिसंचारी जल पंप के समान ही हैं।
5. परिशोधन उपकरण के इनलेट और आउटलेट के बीच दबाव अंतर अलार्म
जब परिशोधन उपकरण के इनलेट और आउटलेट के बीच दबाव का अंतर एक निश्चित मूल्य से अधिक हो जाता है, तो यह सिस्टम के परिसंचारी जल प्रवाह को गंभीर रूप से प्रभावित करेगा, जो बदले में परिसंचरण पंप की बिजली खपत को प्रभावित करता है। इस पैरामीटर का पता लगाकर समय रहते परिशोधन उपकरण के दबाव अंतर का पता लगाया जा सकता है। जब दबाव का अंतर निर्धारित मूल्य से अधिक हो जाए, तो गंदगी हटाने वाले को साफ करना होगा।

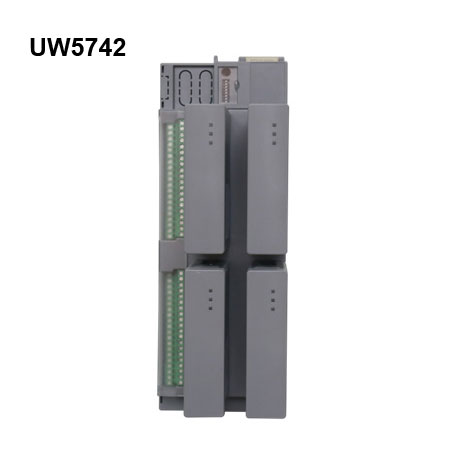

4.2 अनअटेंडेड हीट एक्सचेंज स्टेशन सिस्टम हार्डवेयर कॉन्फ़िगरेशन योजना, जोन एच में अनअटेंडेड हीट एक्सचेंज स्टेशन को एक उदाहरण के रूप में लेते हुए;
5. योजना विवरण
यह सिस्टम UWWNTEK सॉफ्टवेयर के साथ संयुक्त UW2100 इंडस्ट्रियल इंटरनेट ऑफ थिंग्स eDCS सिस्टम हार्डवेयर के आधार पर डिजाइन और कार्यान्वित किया गया है। यह एक उन्नत, कुशल, उच्च-गुणवत्ता और स्थिर निगरानी प्रणाली स्थापित करता है जो प्रक्रिया नियंत्रण, निगरानी और कंप्यूटर शेड्यूलिंग प्रबंधन को एकीकृत करता है और संपूर्ण हीटिंग प्रक्रिया को पूरा करने के लिए अच्छा खुलापन रखता है। निम्नलिखित तकनीकी कार्यों को प्राप्त करने के लिए प्रक्रिया और सभी उत्पादन उपकरणों की निगरानी और स्वचालित नियंत्रण:
1) हीट एक्सचेंज स्टेशन मॉनिटरिंग सेंटर में डेटा ऑन-साइट डेटा के साथ लगभग सिंक्रनाइज़ है, जिससे परिचालन श्रम लागत कम हो जाती है;
2) मॉनिटरिंग सिस्टम हीटिंग नेटवर्क ऑपरेशन असंतुलन की समस्या को हल करने, हीटिंग नेटवर्क के संतुलित संचालन को प्राप्त करने और हीटिंग प्रभाव में सुधार करने के लिए हार्डवेयर और सॉफ्टवेयर पर्यावरण समर्थन प्रदान करता है।
3) यह ऊर्जा की बचत और खपत में कमी की भूमिका निभाता है। हीट एक्सचेंज स्टेशन बाहरी तापमान में परिवर्तन के अनुसार स्वचालित रूप से जल आपूर्ति तापमान को समायोजित करता है, जिससे ऊर्जा की खपत काफी हद तक बचती है और हीटिंग सेवा की गुणवत्ता में सुधार होता है।
4) भाप चोरी और भाप रिसाव की घटना से बचा जाता है। 24 घंटे ऑनलाइन ऑपरेशन के कारण, उपयोगकर्ता का भाप चोरी का विचार समाप्त हो जाता है। ऑन-साइट माप में विफलताओं को कम से कम समय में खोजा जा सकता है, और विफलता का समय दर्ज और दर्ज किया जाता है। माप हानि से बचें.
5) हीटिंग नेटवर्क पर हाइड्रोलिक और थर्मल गणना करने के लिए सिमुलेशन सिस्टम का उपयोग करें, और हीटिंग नेटवर्क के इष्टतम संचालन को प्राप्त करने के लिए हीटिंग नेटवर्क के नियंत्रण संचालन का विश्लेषण करें। पाइप नेटवर्क के इन्सुलेशन और प्रतिरोध नुकसान और उपकरण की उपयोग दक्षता को समझने के लिए दोष निदान और ऊर्जा हानि विश्लेषण का उपयोग करें। सबसे किफायती संचालन प्राप्त करने के लिए हीटिंग नेटवर्क के पाइप नुकसान को कम करें। ऐतिहासिक डेटा और वास्तविक समय डेटा की तुलना के माध्यम से पाइप नेटवर्क का विश्लेषण करें।
