1। पृष्ठभूमि
वर्तमान में, मेरे देश के शहरीकरण स्तर में निरंतर सुधार के साथ, ऊर्जा की कमी और ऊर्जा की बढ़ती सामाजिक मांग प्रमुख विरोधाभास बन गए हैं जो समाज की निरंतर प्रगति और विकास को रोकते हैं। विकसित देशों के अनुभव के अनुसार, शहरीकरण की निरंतर प्रगति और लोगों के जीवन स्तर में निरंतर सुधार के साथ, भवन निर्माण ऊर्जा खपत का अनुपात बढ़ता रहेगा और कुल ऊर्जा खपत का लगभग 33% तक पहुंच जाएगा, और अंततः सार्वजनिक उद्योग से आगे निकल जाएगा। परिवहन और अन्य उद्योग। अंततः ऊर्जा खपत का शीर्ष स्रोत बन गया। उनमें से, राज्य एजेंसी कार्यालय भवनों और बड़े सार्वजनिक भवनों की वार्षिक बिजली खपत देश भर के शहरों और कस्बों में कुल बिजली खपत का लगभग 22% है। प्रति वर्ग मीटर वार्षिक बिजली खपत सामान्य आवासीय भवनों की तुलना में 10 से 20 गुना है, जो यूरोप और जापान जैसे विकसित देशों में समान स्तर से अधिक है। बिल्डिंग से 1.5 से 2 गुना।
इस संदर्भ में, पिछले 30 वर्षों में ऊर्जा समुदाय में अनुसंधान और अभ्यास के आधार पर, आमतौर पर यह माना जाता है कि ऊर्जा संरक्षण का निर्माण विभिन्न ऊर्जा-बचत दृष्टिकोणों के बीच सबसे संभावित, सबसे प्रत्यक्ष और प्रभावी तरीका है, और सबसे प्रभावी तरीका है सामाजिक और आर्थिक विकास और अपर्याप्त ऊर्जा आपूर्ति के बीच विरोधाभास को कम करना। उपायों में से एक सामाजिक ऊर्जा उपयोग में सुधार का प्राथमिक कारक भी बन जाएगा। इस संबंध में, एक व्यापक, व्यवस्थित और प्रभावी एकीकृत ऊर्जा प्रबंधन समाधान प्रस्तावित करना अत्यावश्यक है।
2. निर्माण लक्ष्य
इस परियोजना का उद्देश्य एक संपूर्ण वास्तविक समय प्रबंधन डिजिटल प्लेटफ़ॉर्म बनाने के लिए भवन ऊर्जा खपत व्यापक प्रबंधन प्रणाली का उपयोग करना है जो वास्तविक समय माप, सांख्यिकीय विश्लेषण और भवन ऊर्जा खपत के प्रबंधन प्रणालियों को एकीकृत करता है, और सुनिश्चित करने के आधार पर ऊर्जा खपत डेटा का एहसास करता है। सूचना सुरक्षा। खुले और पारदर्शी रहें, और फिर ऊर्जा खपत कोटा प्रबंधन और लागत-मुक्त और कम लागत वाली ऊर्जा खपत प्रबंधन का एहसास करें, और एक वैज्ञानिक ऊर्जा खपत प्रबंधन प्रणाली स्थापित करें।
3. समग्र डिजाइन योजना
यह समाधान क्लाउड कंप्यूटिंग, इंटरनेट ऑफ थिंग्स तकनीक, बुद्धिमान सुरक्षा अलगाव "फ़ायरवॉल" और केंद्रीकृत प्रबंधन मोड को एकीकृत करता है। यह संपूर्ण सिस्टम की सूचना सुरक्षा सुनिश्चित करने के आधार पर एक विश्वसनीय प्रणाली बनाने के लिए एक स्तरित और वितरित एकीकृत डिजाइन विचार को अपनाता है। सार्वजनिक संस्थानों के लिए एक शक्तिशाली, कुशल और अत्यधिक साझा करने योग्य ऊर्जा-बचत निगरानी मंच। एक शक्तिशाली सार्वजनिक भवन ऊर्जा खपत निगरानी डेटाबेस के आधार पर, मंच सार्वजनिक भवन ऊर्जा खपत निगरानी के सूचनाकरण कार्य का एहसास करता है, और धीरे-धीरे ऊर्जा दक्षता मूल्यांकन, ऊर्जा खपत मानकों, ऊर्जा दक्षता प्रकटीकरण, ऊर्जा खपत कोटा, ऊर्जा-बचत सेवाओं और अन्य को पूरा करता है। व्यवसायों।
समग्र समाधान की समग्र वास्तुकला में फ़ील्ड डिवाइस परत, नेटवर्क संचार परत और निगरानी प्रबंधन परत शामिल हैं। एक वितरित सिस्टम टोपोलॉजी को अपनाते हुए, बिल्डिंग ऑटोमेशन सिस्टम इंटरफ़ेस और बिल्डिंग एनर्जी खपत मॉनिटरिंग सिस्टम नेटवर्क इंटरफ़ेस सिस्टम की अर्थव्यवस्था और व्यावहारिकता सुनिश्चित करने और निवेश के दोहराव से बचने के लिए कमजोर वर्तमान सिस्टम में बिल्डिंग उपकरण नेटवर्क का उपयोग वाहक के रूप में करते हैं।
3.1 फ़ील्ड डिवाइस परत:
ऑन-साइट डेटा टर्मिनल संग्रह उपकरण UW2100 प्रोग्रामयोग्य नियंत्रक को अपनाता है। इस हार्डवेयर डिवाइस में मजबूत संचार क्षमताएं हैं: यह RS485 संचार इंटरफ़ेस के साथ आता है, मास्टर-स्लेव MODBUS-RTU प्रोटोकॉल का समर्थन करता है; अनुसूचित डेटा ट्रांसमिशन का समर्थन करता है; बिजली मीटर, पानी के मीटर, प्रवाह मीटर, आवृत्ति कनवर्टर्स आदि से जोड़ा जा सकता है, और डीसीएस या पीएलसी के I/O रिमोट स्टेशन के रूप में उपयोग किया जा सकता है; मजबूत नेटवर्क क्षमताएं हैं: ईथरनेट/जीएसएम वायरलेस संचार का समर्थन करता है; शक्तिशाली सिस्टम स्केल: एकल स्टेशन स्केल एआईओ: 32 अंक/डीआईओ: 32 अंक, सिस्टम सबसे बड़ा स्केल है एआईओ: 16384 अंक/डीआईओ: 16384 अंक; और उपयोगकर्ता प्रोग्राम कोड और कॉन्फ़िगरेशन डेटा को बिजली कटौती से प्रभावित हुए बिना स्थायी रूप से सहेजा जा सकता है। सीपीयू मॉड्यूल की वास्तविक समय डेटा बचत वैकल्पिक है; यह IEC61131-1 अंतर्राष्ट्रीय कॉन्फ़िगरेशन भाषा मानक का पालन करता है और लचीले होने के साथ-साथ मानकों को बनाए रखता है, यह एल्गोरिदम के बहुआयामी परिवर्तन का एहसास करता है, उप-एल्गोरिदम ब्लॉक की अवधारणा का समर्थन करता है, एल्गोरिदम प्राइमेटिव्स को बांधता है, और तीसरे पक्ष के एल्गोरिदम पहुंच का समर्थन करने के लिए इंटरफेस प्रदान करता है।
3.2 नेटवर्क संचार परत

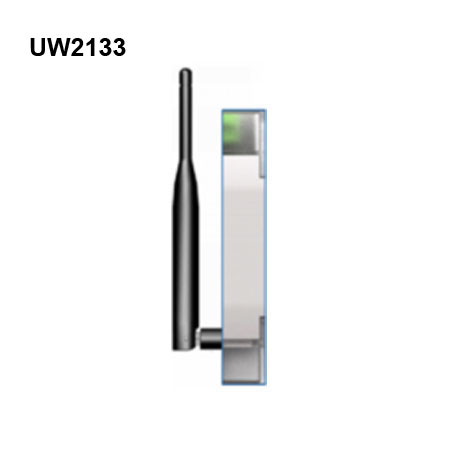

UW2100 प्रोग्रामेबल कंट्रोलर हार्डवेयर के शक्तिशाली संचार फ़ंक्शन के आधार पर, प्रासंगिक डेटा को मॉनिटर किए गए बिंदु पर प्रत्येक ऊर्जा और जल बिंदु पर स्थापित रिमोट ट्रांसमिशन फ़ंक्शन के साथ मीटरिंग उपकरणों से मानक मोडबस-आरटीयू प्रोटोकॉल के माध्यम से और जीपीआरएस वायरलेस मॉड्यूल के माध्यम से सक्रिय रूप से एकत्र किया जाता है। जीएसएम के लिए संचार विधियों को केंद्रीकृत और व्यापक प्रसंस्करण के लिए सार्वजनिक संस्थान ऊर्जा-बचत पर्यवेक्षण मंच पर प्रसारित और सारांशित किया जाता है। जीपीआरएस एक नई प्रकार की मोबाइल संचार सेवा है जो मोबाइल उपयोगकर्ताओं और डेटा नेटवर्क के बीच संबंध स्थापित करके मोबाइल उपयोगकर्ताओं को हाई-स्पीड वायरलेस आईपी या एक्स.25 सेवाएं प्रदान करती है। जीपीआरएस पैकेट स्विचिंग तकनीक का उपयोग करता है। प्रत्येक उपयोगकर्ता एकाधिक वायरलेस चैनल पर कब्जा कर सकता है। एक ही समय में, एक वायरलेस चैनल को कई उपयोगकर्ताओं द्वारा साझा किया जा सकता है। संसाधनों का प्रभावी ढंग से उपयोग किया जाता है। डेटा व्याख्या दर 160Kbps जितनी अधिक है। जीपीआरएस संचार का उपयोग पैकेट भेजने और डेटा प्राप्त करने के लिए किया जाता है। उपयोगकर्ता हमेशा ऑनलाइन रहते हैं और ट्रैफ़िक के अनुसार बिल भेजा जाता है। यह उच्च गति वाला है और सेवा लागत को कम करता है।
जीपीआरएस पर आधारित भवन ऊर्जा खपत और ऊर्जा बचत पर्यवेक्षण और सुरक्षा प्रणाली में निम्नलिखित विशेषताएं हैं:
ए) हमेशा ऑनलाइन: जीपीआरएस डीटीयू चालू होते ही स्वचालित रूप से जीपीआरएस नेटवर्क से जुड़ सकता है, और किसी भी समय उपयोगकर्ता डेटा उपकरणों से डेटा स्वीकार करने के लिए डेटा सेंटर के साथ एक संचार लिंक स्थापित कर सकता है। यह शक्तिशाली है और इसका वास्तविक समय में प्रदर्शन उच्च है;
बी) ट्रैफ़िक द्वारा बिलिंग: जीपीआरएस डीटीयू हमेशा ऑनलाइन होता है, और शुल्क प्राप्त और भेजे गए डेटा पैकेट की संख्या पर आधारित होते हैं। डेटा ट्रैफ़िक न होने पर कोई शुल्क नहीं लगता, लागत बचती है;
ग) हाई-स्पीड ट्रांसमिशन जीपीआरएस नेटवर्क की ट्रांसमिशन स्पीड सबसे तेज 160Kbps तक पहुंच सकती है। स्पीड मोबाइल ऑपरेटर की नेटवर्क सेटिंग्स पर निर्भर करती है। चाइना मोबाइल की नेटवर्क स्थितियों के अनुसार, यह वर्तमान में 20 ~ 40 केबीपीएस का स्थिर डेटा ट्रांसमिशन प्रदान कर सकता है;
घ) नेटवर्किंग सरल, तेज और लचीली है। जीपीआरएस वायरलेस सिस्टम इंटरनेट नेटवर्क के माध्यम से किसी भी समय और कहीं भी पूरे चीन को कवर करने वाला एक आभासी मोबाइल संचार नेटवर्क बना सकता है, जो अधिकांश छोटे और मध्यम आकार के उपयोगकर्ताओं के लिए पहुंच सुविधा प्रदान करता है और पहुंच निवेश को बचाता है।
3.3 निगरानी प्रबंधन
सार्वजनिक संस्थान ऊर्जा-बचत पर्यवेक्षण मंच केंद्रीकृत विश्लेषण, निर्णय, मूल्यांकन, प्रबंधन, रिकॉर्डिंग इत्यादि के लिए हांग्जो यूवेन ऑटोमेशन सिस्टम कंपनी लिमिटेड के स्वतंत्र बौद्धिक संपदा अधिकारों के साथ यूविन प्रो निगरानी और प्रबंधन सॉफ्टवेयर पर आधारित है। यूविन प्रो निगरानी और प्रबंधन सॉफ्टवेयर प्रोजेक्ट मैनेजर (UWinWks), सिस्टम हार्डवेयर कॉन्फ़िगरेशन सॉफ्टवेयर (UWinCFG), रीयल-टाइम डेटाबेस (UWinRDB), ऐतिहासिक रिकॉर्ड कॉन्फ़िगरेशन (UWinHDB), डिवाइस मैनेजर (UWinDev), स्क्रीन डेवलपमेंट सिस्टम (UWinView), और अलार्म कॉन्फ़िगरेशन प्रबंधन सॉफ्टवेयर को एकीकृत करता है। (UWinAlarm), एल्गोरिदम संपादक (UWinIEC), समय श्रृंखला विश्लेषण सॉफ्टवेयर (UWinSOE), और WEB सर्वर (UWinWEB) एक में एकीकृत हैं। एक एकल सॉफ्टवेयर ऑन-साइट डेटा संग्रह, एल्गोरिदम निष्पादन, वास्तविक समय डेटाबेस और ऐतिहासिक डेटा प्रोसेसिंग का एहसास कर सकता है। अलार्म और सुरक्षा तंत्र, प्रक्रिया नियंत्रण, स्क्रीन डिस्प्ले, प्रवृत्ति वक्र और रिपोर्ट आउटपुट, और नेटवर्क कार्यों की निगरानी। प्रत्येक भाग क्रमशः विभिन्न हार्डवेयर प्लेटफार्मों पर चलता है, और संपूर्ण भवन ऊर्जा खपत और ऊर्जा बचत पर्यवेक्षण और सुरक्षा प्रणाली के विभिन्न कार्यों को समन्वित रूप से पूरा करने के लिए नियंत्रण नेटवर्क और सिस्टम नेटवर्क के माध्यम से विभिन्न डेटा, प्रबंधन और नियंत्रण जानकारी के साथ इंटरैक्ट करता है।
4. सिस्टम फ़ंक्शन
भवन ऊर्जा खपत और ऊर्जा बचत पर्यवेक्षण और सुरक्षा प्रणाली निगरानी, नियंत्रण और प्रबंधन को एकीकृत करती है। मुख्य रूप से निम्नलिखित कार्यों को कार्यान्वित करता है:
1) सभी प्रकार के ऊर्जा खपत करने वाले उपकरणों का व्यापक प्रबंधन करें, एक पैनोरमिक डेटाबेस स्थापित करें, ऊर्जा खपत निगरानी डेटा एकत्र करें, और बाद में ऊर्जा खपत डेटा विश्लेषण और ऊर्जा-बचत निदान के लिए डेटा आधार प्रदान करने के लिए एक ऊर्जा खपत डेटा मॉडल स्थापित करें।
2) बाद में ऊर्जा-बचत नवीकरण के प्रभावों के मूल्यांकन के लिए गुणात्मक या मात्रात्मक आधार प्रदान करने के लिए ऊर्जा खपत की संरचना, परिवर्तन पैटर्न और ऊर्जा उपयोग दक्षता आदि का विश्लेषण, मूल्यांकन और मूल्यांकन करने के लिए ऊर्जा खपत डेटा का सांख्यिकीय विश्लेषण करें। .
3) ऊर्जा खपत डेटा विश्लेषण के परिणामों के आधार पर, ऊर्जा खपत स्तर निर्धारित करें, ऊर्जा खपत के लिए एक पूर्ण निदान प्रक्रिया का प्रस्ताव करें, ऊर्जा-बचत निदान कार्य करें, और ऊर्जा-बचत निदान परिणाम प्राप्त करें।
4) विभिन्न भवन प्रबंधन प्रणालियों को एकीकृत करें, एक ऊर्जा खपत मूल्यांकन प्रणाली स्थापित करें, ऊर्जा-बचत निदान परिणामों के आधार पर भवन ऊर्जा संरक्षण के डिजाइन को अनुकूलित करें, और ऊर्जा-बचत नवीकरण योजनाओं के साथ आएं।
5) ऊर्जा-बचत योजनाओं को लागू करें, ऊर्जा-उपयोग करने वाले उपकरणों को बदलें, ऊर्जा-उपयोग की आदतों का प्रबंधन करें, और बुद्धिमान नियंत्रण प्रणालियों के माध्यम से ऊर्जा-बचत लक्ष्यों को पूरी तरह से प्राप्त करें।
ऊर्जा खपत और ऊर्जा बचत पर्यवेक्षण और सुरक्षा प्रणाली फ़ंक्शन ट्री का निर्माण
5. मॉनिटरिंग इंटरफ़ेस
इस बार निर्मित सार्वजनिक संस्थान ऊर्जा-बचत पर्यवेक्षण मंच के निगरानी इंटरफ़ेस में मुख्य रूप से शामिल हैं: ऊर्जा खपत अवलोकन, मानचित्र अवलोकन, बुनियादी जानकारी, ऊर्जा खपत गतिशीलता, भवन ऊर्जा खपत विश्लेषण, सार्वजनिक संस्थान ऊर्जा खपत विश्लेषण, प्रशासनिक क्षेत्र ऊर्जा खपत विश्लेषण, ऊर्जा खपत मूल्यांकन, ऊर्जा खपत प्राप्त करना और अपलोड करना, सिस्टम प्रबंधन। इन कार्यात्मक मॉड्यूल के माध्यम से, ऊर्जा खपत डेटा के संग्रह, निगरानी, सांख्यिकी, विश्लेषण और निदान को महसूस किया जा सकता है, जो प्रशासनिक केंद्र में सार्वजनिक भवनों के ऊर्जा प्रबंधन और ऊर्जा-बचत नवीकरण के लिए मजबूत डेटा समर्थन और वैज्ञानिक आधार प्रदान करता है।
ऊर्जा खपत और ऊर्जा बचत पर्यवेक्षण और सुरक्षा प्रणाली सामान्य निगरानी इंटरफ़ेस का निर्माण
ऊर्जा खपत और ऊर्जा बचत पर्यवेक्षण और सुरक्षा प्रणाली क्षेत्रीय उप-निगरानी इंटरफ़ेस का निर्माण
वास्तविक समय की निगरानी-डेटा विश्लेषण स्क्रीनशॉट
संग्रह निगरानी निगरानी इंटरफ़ेस
